KRCONN 露舌片系列TYPE-C母座

作者：     来源：     发布时间：2019-01-15      访问：700

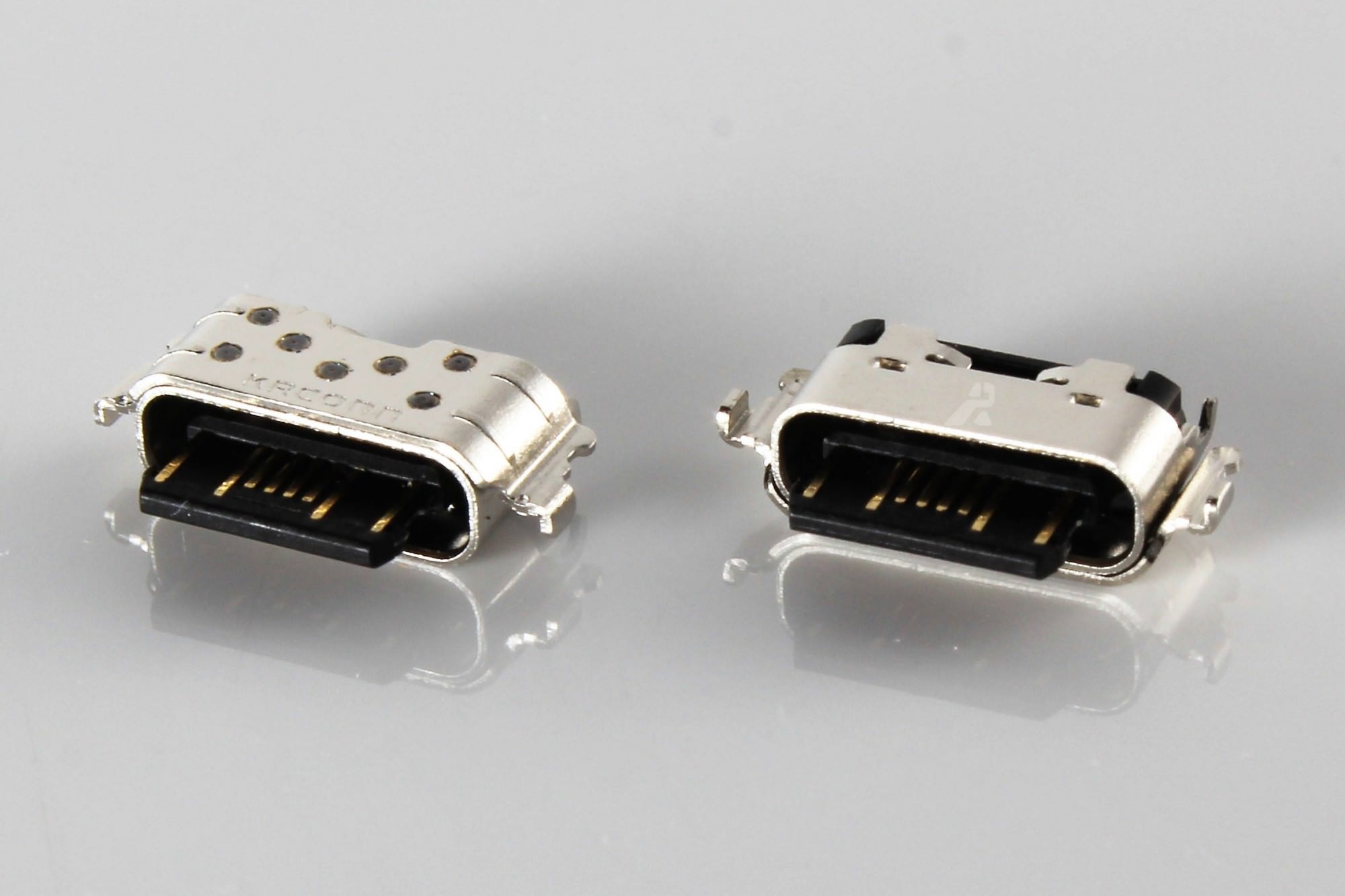

TYPE.C 2.0沉板1.6 16pin双外壳激光焊接，舌片外漏

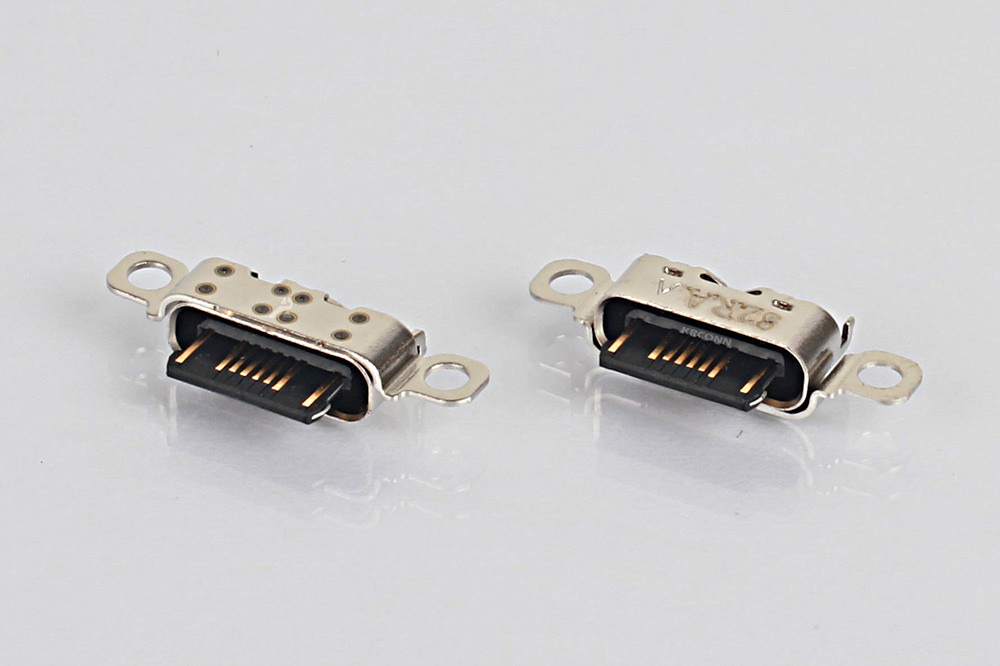

TYPE.C 2.0沉板1.7 16pin Rec 双外壳带固定孔升级版

             随着全面屏手机的爆发，手机里面留给TYPE-C空间越来越小。面向这些对空间方面有要求的客户精睿提供了完整的解决方案。

:: 概 要

             精睿此次开发了两套露舌片的解决方案。主要差别是是在封装方式上，一款采用四角全插，另外一款固定孔打螺丝。USB TYPE-C露舌片设计在后续天线调试时更易进行调试。同时我们优化了与TYPE-C公头与母座的卡锁结构，带了更好的插拔手感，使插拔更顺滑。独立的304中钢片，插拔次数轻轻松松达到10000次，在达到10000次插拔后插拔手感依然优秀。采用全新尼龙材质（尼龙材质无水口料）配合3次I/M 工艺，不露端子和中钢片，外形美观耐磨，同时尼龙材质耐磨稳定，品质保证。两款产品均采用双铁壳配合激光点焊，牢固可靠。

:: 露舌片系列USB Type-C优点

支持正反插

支持最大5A的大电流供给

易于调试天线

占板空间小

自动化生产，品质保证

插拔手感优秀

耐寿命性出色的锁制构造

:: 一般规格（插座/插头共通）

料号：TCR31-16121602-01                                    形式：TYPE-C插座连接器

接触电阻：初期40mΩ以下             使用温度围：-30℃～＋80℃

耐电压：AC 40V r.m.s. (1分钟) 　       绝缘电阻：100 MΩ以上

接触形态：四角DIP                                              插拔寿命：10000次

中心高度：1.0　                   针数：16 针

额定电压：AC20V r.m.s.                                      额定电流：最大5A
